18650 行動電源

Posted on 下午10:36 by ALEX


18650 行動電源

2012.6.3 自從買了T3智慧型手機,漸漸的很多在電腦上處理的東西,現在都靠手機搞定,但唯一缺點就是耗電量太兇了。只不過當初買T3時有去網拍多買了2顆電池也才NT:300多。所以行動電源對我來說本身不是那麼重要。

但是隨著其他身邊電子產品如平板電腦、數位相機、MP3等電子產品增多,漸漸的行動電源在外出旅行時,實用性就會用到,舉例來說 T3手機,我有電池x3基本上外出電力一定都夠用,但是如果手機是不能換電池的就非得一定要移動電源,考量這點索性就發揮DIY的精神,自己簡單動手做一個車充轉接線。

材料: 車用Mini USB  輸出5V2A  買車送的MioPad 本身就有附贈的,基本上一些車用GPS都會有這種 Mimi USB插頭來充電。
 Mini USB母座(電子材料行買) 轉普通USB,其實很簡單的接線而已,外面用熱縮套管包起來會比較好看,有了轉接線,USB 母座就可以插任何支援USB 充電的產品,但要注意是輸出2A ,基本上手機本身都會設保護裝置,控制輸入1A,至於其他電子產品,可能就要小心一點了。

但這也是車上的【移動電源】,離開車需要充電時還是得靠隨身的行動電源,所以基本上還是得搞一個來備用,就算自己用不到,還可以分享給其他人。
上網找了一下行動電源,評估和比價,網拍或網購賣的基本上外型都一樣,因為同樣都是Made In China ,同一格工廠做的,只是品牌不一樣,在團購網號稱12000Mha 只要NT:750,但根據個人經驗,這些沒有品牌的電池,數據大多都是灌水而已。

最後決定不買商品化的行動電源,自己搞一個行動電源,不過不是DIY,而是買現成的組件來用,解決方案就是用18650工業型鋰電池+電池盒模組=行動電源


簡單做一下比較表


18650行動電源
一般行動電源
輸入
Mini USB
DC電源孔
Mini USB
DC電源孔
輸出
5V    1A/2A
5V    1A/2A
電池類型
18650鋰電池
鋰電池
更換電池
不一定
外型質感
普通
價格
稍低
中等

上網找網拍在地的商家,因為大家都是賣同樣的東西,所以選擇價格合理的,總共花了NT:1055,買了4顆電池+2個電池盒+1個手電筒,換句話說,我買了2個行動電源





18650 鋰電池x4

18650 鋰電池 WIKI介紹18650型,即指電池的直徑為18mm,長度為65mm,圓柱體型的電池。






小型電池盒NT:220 可裝2個18650 鋰電池

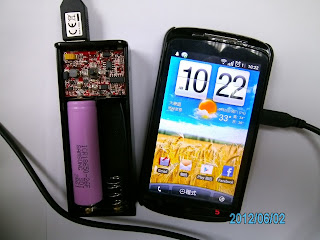

實際入手很簡單就直接裝上去就可以用了,不囉唆直接測試看所謂的【2600mA】可以充幾次,直接用T3手機充電,因為電池的電壓是3.7v,要充電需要升壓到5V,所以會有容量耗損,T3原廠電池是1400mA

測試一顆2600mA的,先將電池充飽(綠燈)


實際上測試是將手機完全關機充飽,大概只能充1次多一點點,但是實際上電池還是有電量(用手電筒測試),而且電池本身有保護低於2.75V,就不會放電,推測電源轉換效率約大是70%





超大容量電池盒可裝4顆18650鋰電池



 跟2入的電池盒功能一樣,只是多了電量顯示的LED燈

以上行動電源花了NT:875,而且是兩個行動電源,反正電池可以自由裝,大的放家裡充電,小的隨身攜帶,外出騎單車時也可以用到,因為18650鋰電池的應用太廣了。

多買了一個NT:180的戰術手電筒,可裝4號電池跟18650電池

很實用的手電筒+18650 ,單車夜騎的好幫手

測試影片

總結:用18650電池來作行動電源,對我而以是CP值最高也是最實用的,看來之前的單車發電系統,最後只能用來當應急用,還有當做尾燈的電源。


延伸閱讀:18650電池應用 [縮時攝影]
